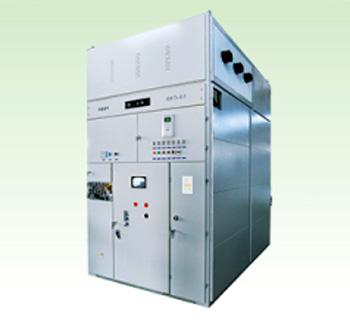

XGN17-40.5箱型高压金属封闭开关设备
产品概述:
概述
XGN17-40.5箱型高压金属封闭开关设备适用于三相交流50Hz，额定电压为40.5kV的户内电力系统中，作为发电厂、变电所等工矿企业配电室接收、分配电能之用，并对电路具有控制、保护和测量等功能，还可适用于具有频繁操作的电力线路中。
主要特点
主开关选用ZN12-35型真空断路器，该开关采用西门子公司技术制造，Cu-Cr合金触头材料，加工生产工艺独特，开断电流能力强，截流值小，耐电腐蚀，电场分布均匀，由于断路器可靠性能高，可以大大减少停电检修时间和次数；
此型号开关柜为金属封闭式结构，柜体框架为型钢焊接，封板和门为钢板弯制；柜内分断路器室、母线室、电缆室、仪表室、室与室之间均采用优质薄铜板隔开；
断路器位于断路器室的中央，其传动由杆和操作机构连接，母线室在柜体的后下部，断电器室在柜体的前方上部，室内安装板可安装各种断电器；
所装配的一次元件包括真空断路器、电流互感器、熔断器、隔离开关等均可选用大爬距产品；运行方案齐全，有母线及单母线带旁路母线运行方式，能实现不间断供电，可满足全工况运行的要求；
该柜采用空气绝缘，其五防性能齐全，是当今固定式开关柜的首选柜型之一。
主要技术参数：
|
项目 |
单位 |
参数 |
|
额定电压 |
KV |
40.5 |
|
额定频率 |
HZ |
50 |
|
额定电流 |
A |
1250、1600、2000 |
|
额定雷电冲击耐受电压 |
KV |
185 |
|
额定短时工频耐受电压 |
KV |
95 |
|
额定短路开断电流 |
KA |
20、25、31.5 |
|
额定短路关合电流 |
KA |
50、63、80 |
|
额定短时耐受电流 |
KA |
20、25、31.5 |
|
额定峰值耐受电流 |
KA |
50、63、80 |
|
额定短路持续时间 |
S |
4 |
|
额定短路电流开断次数 |
次 |
20 |
|
机械寿命 |
次 |
10000 |
|
防护等级 |
|
Ip2x |
|
外形尺寸（宽×深×高） |
Mm |
1818×2960（3860）×3650 |
