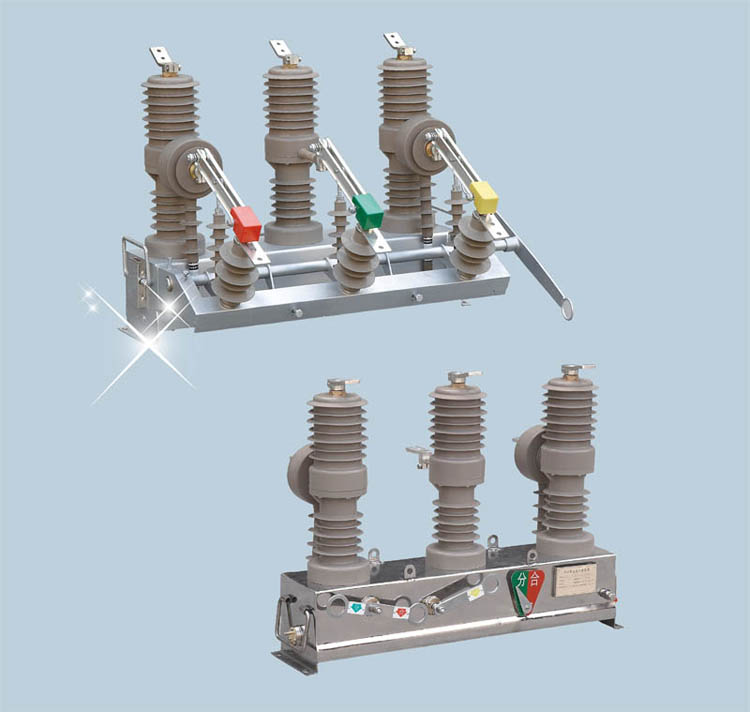

ZW32-12柱式高压真空断路器

产品概述:

产品概述
      ZW32-12、ZW32-12G系列柱式户外高压真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。
技术参数

名称		单位	ZW32-12(G)/T400-12.5	ZW32-12(G)/T630-16	ZW32-12(G)/T630-20
额定电压		kV	12
额定电流		A	400	630	630
额定短路开断电流		kA	12.5	16	20
额定短中关合电流（峰值）			31.5	40	50
额定峰值耐受电流			31.5	40	50
额定短时耐受电流			12.5	16	20
额定短路持续时间		S	4
额定绝缘水平	雷电冲击耐受电压（峰值）	kV	相间、对地75，断口85
	1min工频耐受电压		相间、对地42，断口48
额定操作顺序			分 -0.3s- 合 -180s- 合分（电动机构）
额定短路电流开断次数		次	30
机械寿命			10000
额定操作电压（分合线圈）		v	DC220,100, AC220
动静头允许磨损累计厚度		mm	3
过电流脱扣器额定电流		A	5
电流互感器电流比			200/5     400/5     600/5
触头开距		mm	9±1
触头超程			2±0.5
平均分闸速度		m/s	1.2±0.3
平均合闸速度			0.6±0.2
分闸时间		ms	30-60
合闸时间			20-40
合闸弹跳时间			≤20
三相分合闸同期性			≤2
每相回路直流电阻		μΩ	≤80
储能电机	额定电压	V	-220
	额定功率	W	200
	储能时间	S	≤8
隔离开关	回路电阻（断路器接线板至隔离开关进线板间）	μΩ	≤120
	三相刀闸合闸时中心偏摆量	mm	≤2
	三相刀闸分、合闸同期性偏差		≤2
	导电部分对地绝缘距离		≥160
	断口开距		≥200
质量		kg	80

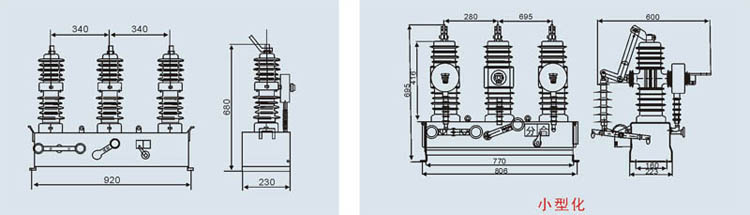

外形及安装尺寸图

订货须知事项：
订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
